    孔板流量計

    您的當前位置: 首 頁 >> 孔板流量計 >>

    孔板流量計

    詳細介紹

    概 述:

    節流裝置是差壓式流量測量系統中的一次裝置。它由節流件、取壓裝置、前后直管段及連接法蘭等部件組成。與差壓變送器配套使用可實現對充滿管道及節流裝置的單相、流動穩定的流體的測量。

    測量原理 :

    當充滿管道的流體流經節流件時,將產生局部收縮,流束集中,流速增加,靜壓力降低,于是在節流件前后產生一個靜壓力差,該壓力差與流量存在一定函數關系。通過導壓管將差壓信號傳遞給差壓變送器,轉換成DC4-20mA標準信號。經流量顯示儀,便顯示出管道內的瞬時和累積流量。



    技術參數:

    節流件總類

    孔板、噴嘴、文丘里管等

    取壓方式

    節流裝置常用取壓方式有四種

    (1)角接取壓(環室、鉆孔)

    (2)法蘭取壓

    (3)D-D/2取壓

    (4)單獨管壁取壓(用于文丘里管、噴嘴)

    應用范圍

    LG型節流裝置

    表一                             常用節流裝置應用范圍

    節流件類型

    應用范圍

    DN(mm)

    β值

    ReD

    標準孔板

    50-1000

    0.2-0.75

    10000

    整體孔板

    50-1000

    0.2-0.75

    10000

    小孔板

    25-50

    0.23-0.70

    10000

    圓缺孔板

    50-500

    0.30-0.80

    8000

    偏心孔板

    1/4圓孔板

    25-500

    0.30-0.80

    10000

    雙重孔板

    40-100

    0.30-0.80

    2500-400000

    耐磨孔板

    50-300

    0.22-0.80

    10000

    ISA1932噴嘴

    50-500

    0.30-0.80

    20000-10000000

    長徑噴嘴

    50-630

    0.20-0.80

    10000-10000000

    1/4圓噴嘴

    25-200

    0.20-0.60

    200-250000

    文丘里噴嘴

    65-500

    0.316-0.775

    150000-2000000

    機加收縮段文丘里管

    50-250

    0.4-0.75

    200000-2000000

    粗焊收縮段文丘里管

    200-1200

    0.4-0.70

    200000-2000000

    粗鑄收縮段文丘里管

    100-800

    0.3-0.75

    200000-2000000


    法蘭標準

      PN2.0-26.0      DN15-600     HG20618-97

    PN2.0-5.0       DN650-1000   HG20623-97

    PN11.0-15.0      DN650-900   HG20623-97

    PN32.0-42.0      DN15-300    HG20618-97

    也可按用戶提供的法蘭標準及規格制造.

    ●主要部件材質

      節流件:1Cr18Ni9Ti、304、316、316L、18Cr3MOWVA等

      法蘭、直管段:Q235A、20#、1Cr18Ni9Ti等

      也可按用戶要求制造。

    ●工作壓力

      ≤10MPa

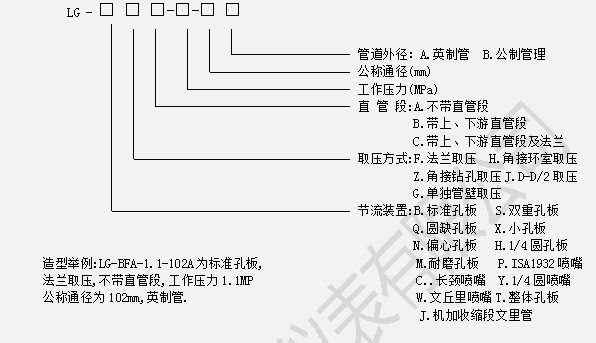

    ?選型標記

    LG型節流裝置

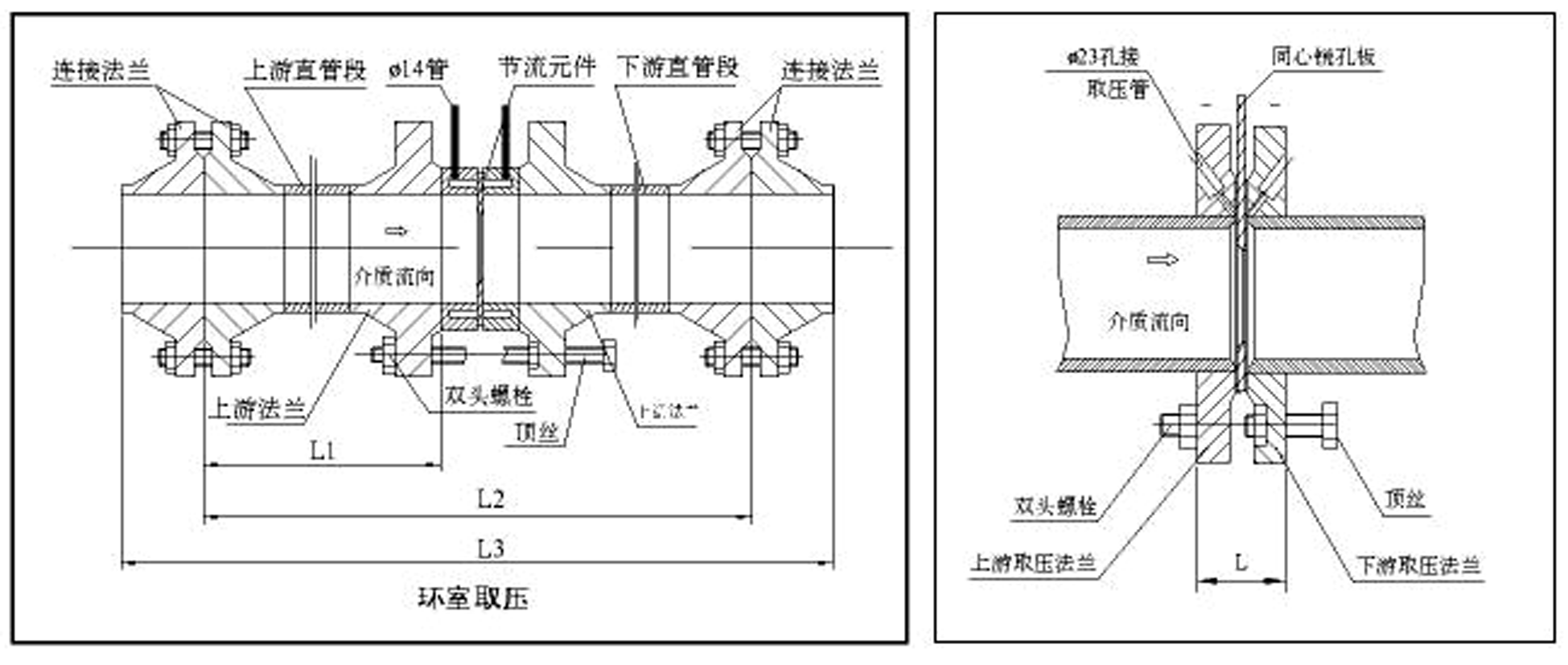

    ?結構及外形尺寸                          A.粗焊收縮段文丘里管

        解接取壓孔板節流裝置                                         Z.粗鑄收縮段文丘里管

    LG型節流裝置

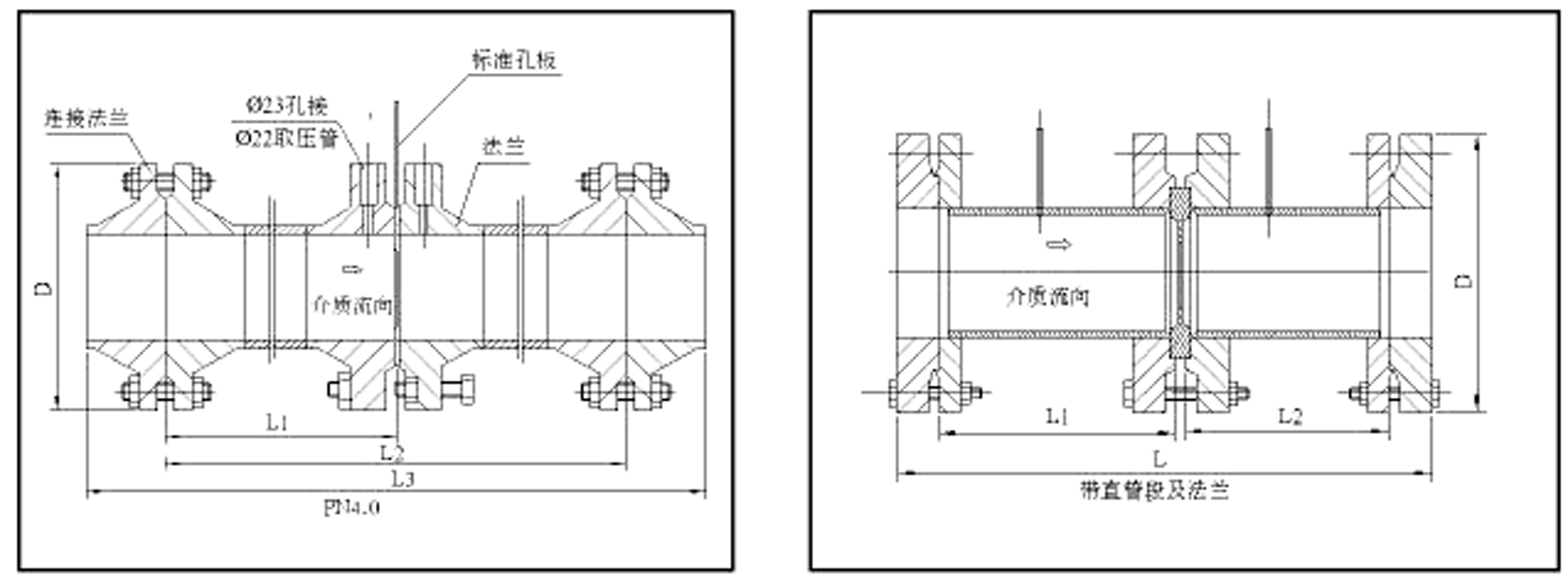

                                          法蘭取壓孔板節流裝置                          D-D/2徑距取壓孔板節流裝置

    LG型節流裝置

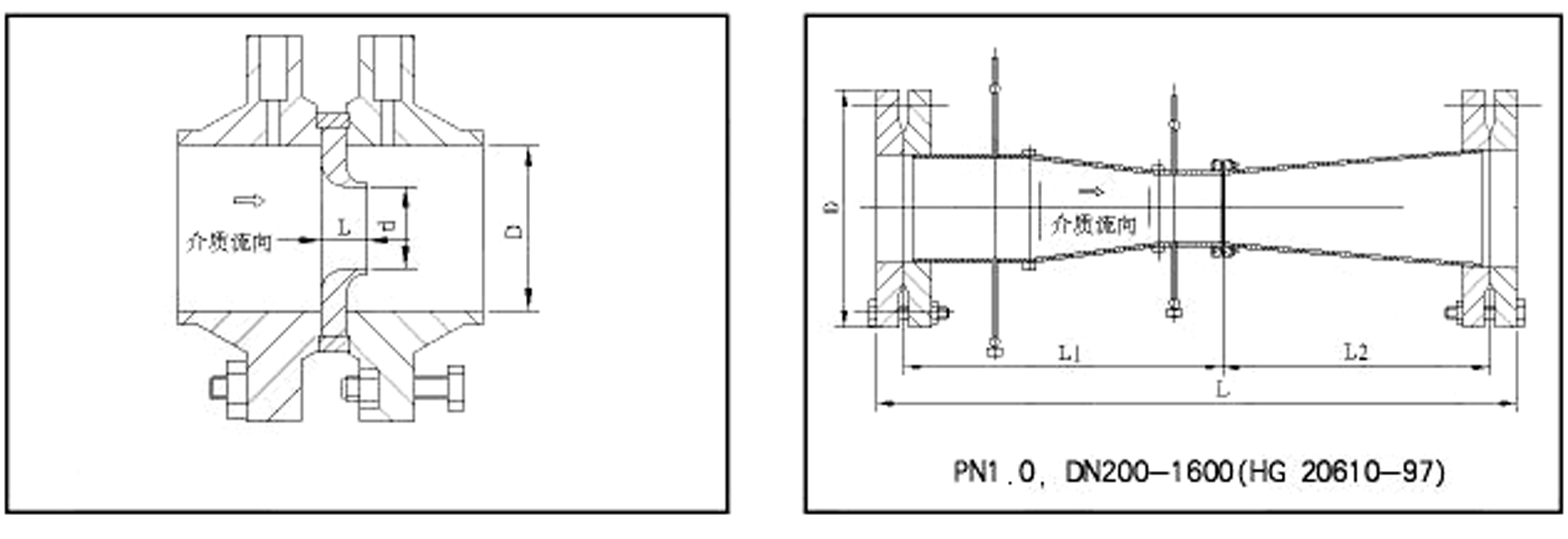

                                            ISA1932噴嘴節流裝置                          文丘里管節流裝置

    LG型節流裝置

                                    文丘里噴嘴節流裝置

    LG型節流裝置

    ?訂貨須知

    訂貨時請注明                                       ●工作壓力(表壓力及絕對壓力)

    ●被測流體名稱(氣體請注明組成成份)                 ●工作溫度

    ●刻度流量、最大流量、常用流量、最小流量(工作     ●流體密度及粘度

    狀況下或標準狀況下)                             ●管道材質及孔板材質

    ●管內徑                                         ●配用法蘭標準等

                                                       ●訂購特殊形式節流裝置時,需另議
